MIPI-DSI 三種Video Mode 理解

原文: https://blog.csdn.net/eliot_shao/article/details/52474348

D- PHY的物理層支持HS(High Speed)和LP(Low Power)兩種工作模式

• HS模式：低壓查分信號功耗大高速率（80M -1Gbps） 信號幅值（100mv-300mv）
• LP模式：單端信號功耗小，速率低（< 10Mbps) 信號幅值（0-1.2V）

在高速模式下，通道狀態是差分的0或1，定義P比N高時定義為1，P比N低時定義為0，此時線上典型電壓為差分200mv

在LP模式下，只用lane0傳輸數據和時鐘，雙向數據傳輸。

鏈路層的模式分為：Command模式和Video模式。

• 鏈路層選擇Command模式時，物理層可以為HS模式，也可以為LP模式；
• 鏈路層選擇Video模式時，物理層只能選擇HS模式。

Video模式時，物理層只能選擇HS模式，下面是video模式下傳遞一個些圖片像素數據包（長包）。

和command模式不同的是Data Type，這裡的Data Type是3Eh,下面有一張Data Type的表。

下面介紹一下qualcomm平台dtsi配置文件中關於對video模式配置說明：

qcom，mdss-dsi-panel-type =“ dsi_video_mode ”;

qcom，mdss-dsi-on-command = [29 01 00 00 00 00 04 B9 FF 83 94

29 01 00 00 00 00 02 C6 EF

05 01 00 00 78 00 02 11 00

05 01 00 00 14 00 02 29 00];

qcom，mdss-dsi-off-command = [05 01 00 00 32 00 02 28 00

05 01 00 00 78 00 02 10 00];

qcom，mdss-dsi-on-command-state =“dsi_lp_mode”;

qcom，mdss-dsi-off-command-state =“dsi_hs_mode”;

qcom,mdss-dsi-on-command是在Mdss_dsi_panel.c (drivers\video\msm\mdss)的

static int mdss_dsi_panel_on(struct mdss_panel_data *pdata)函數里用到的，點亮LCM的指令，未來這個函數將會被FB驅動resume裡面調用到。

類似的，qcom,mdss-dsi-off-command 同樣在文件

Mdss_dsi_panel.c (drivers\video\msm\mdss)的static int mdss_dsi_panel_off(struct mdss_panel_data *pdata)用到，未來將會被FB驅動的suspend函數里調用，用於關掉LCM的指令。

定義這個panel為" dsi_video_mode "，在下發mdss-dsi-on-command之後會把DSI轉換到video-hs模式下。

那麼mdss-dsi-on-command和mdss-dsi-off-command是什麼時候調用的呢？

如果按照MTK平台對LCM處理的思維，大概是這樣的：

LCM_DRIVER nt52021_hd720_dsi_vdo_lcm_drv =

{

.name =“nt52021_hd720_dsi_vdo”，

.set_util_funcs = lcm_set_util_funcs，

.get_params = lcm_get_params，

.init = lcm_init,//reset 調用DSI發初始化數據

.suspend = lcm_suspend,//調用DSI發滅panel數據

.resume = lcm_resume,//reset 調用DSI發初始化數據

.compare_id = lcm_compare_id，

#if（LCM_DSI_CMD_MODE）

.update = lcm_update，

#ENDIF

};

而高通平台是則是在LCM的FB驅動裡面，probe通過調用MDP驅動結構體的初始化函數，調用DSI驅動想MDPcore註冊的回調函數，這些回調函數就是操作DSI發送不同的數據，而這些數據恰恰就是dtsi裡面需要配置的mdss-dsi-on-command和mdss-dsi-off-command。

言歸正傳，前面說明了DSI 在video模式下面發送一些像素圖片的數據包內容，但是在實際傳輸這些數據包的時候需要遵守一些時序控制。

Video模式又分三種子模式：

1 Non-burst Mode Sync pulses:在這種模式下，DSI基於各種不同的同步數據包來做數據同步。這種數據包括：重構，時間校準等。更具體的請參考DSI協議標準。

2 Non-burst Mode Sync event :這種模式和第一種模式很像，但是這種模式不會發重構和時間校準的數據包，它們只發送一種叫做”Sync event”的包。

3 Burst mode:在horizo​​ntal的時序是一樣的情況下DSI會把連接的速度提升到Panel支持的最大速度。在這種模式下發送RGB數據包的時間被壓縮，以留出更多的時間用來傳送其他的數據。

為了使能Video模式Host需要發送各種不同的包到panel用來設置開始和結束的Porch.以下是Video模式中用到的數據包：

•VSS：DSI同步事件包：V同步啟動

•VSE：DSI同步事件包：V同步結束

•BLLP：DSI數據包：任意序列的非限制性DSI數據包或低功耗模式，包括可選的BTA。

•HSS：DSI同步事件包：H同步開始

•HAS：DSI消隱數據包：水平同步活動或低功耗模式，無數據

•HSE：DSI同步事件包：H同步結束

•HFP：DSI消隱數據包：水平前沿或低功耗模式

•HBP：DSI消隱數據包：水平後沿或低功耗模式

•RGB：DSI包：像素流和空包的任意序列

•LPM：低功耗模式包含可選的BTA

上圖頂部有圓弧的代表數據包，長方形的代表時序的狀態。

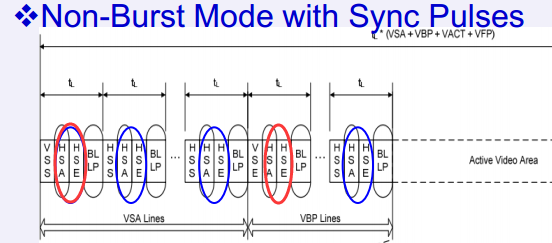

那麼MIPI host如何輸入一幀的數據呢，下面分別是三種video mode下的數據傳輸時序圖：

結合屏的物理結構才看得動上面時序圖的含義：

以BURST mode為例：

首先會發送VSPW行（VSA lines）的空數據包，在發送VBP lines的空數據包，接著發送VACT lines（屏寬）的有效RGB數據，其中每一行數據都包含HSS 行開始信號+HBP數據包+RGB+HFP數據包。最後就是發送VFP lines的空數據包。這樣就刷滿了一整屏，也就是一幀的數據。

那麼這三種video模式的區別就是傳遞的數序和數據包位置的不同，至於最終在dtsi配置哪一個模式就要根據實際的panel IC所支持video 模式來。

dtsi對應項：

qcom，mdss-dsi-traffic-mode =“non_burst_sync_event”;

另外說明一下dtsi 裡面qcom,mdss-dsi-h-sync-pulse 的含義

在kernel/Documentation/devicetree/bindings/fb/mdss-dsi-panel.txt:196中說明了：

這裡所說的pulse mode就是Non-burst Mode Sync pulses模式。

根據時序圖，如果這個值為1就會發圖中紅色圈圈的部分，如果為0就不會發，不過這個只用於這種模式下有效。
